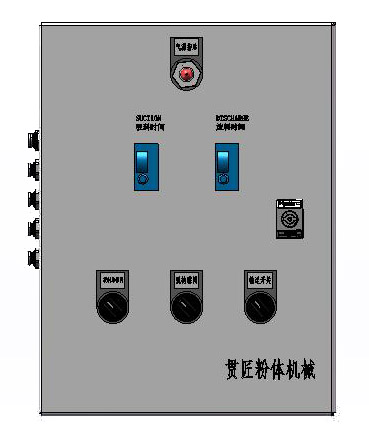

氣動控制箱詳細說明

　　一、設備描述：

　　氣動控制箱通過空氣作為動力源控制真空輸送設備工作，控制箱無需用電，通過邏輯控制器來控制真空輸送設備工作，進口費斯托(FESTO)計時器來設定吸料與放料時間，本設備用于防爆要求環境。

　　二、設備特點：

　　安全防爆，體積小，使用簡便，使用壽命長。

　　三、使用空氣要求：

　　壓縮空氣質量要求干凈、干燥、無油。

　　四、設備尺寸：

　　設備高度：300*400*200mm

　　主要技術參數

　　型號 定時器 復位模塊

　　PZVT-3-SEC PZVT-30-SEC PZVT-120-SEC PZVT-300-SEC PZVT-AUT

　　結構特點氣動機械時鐘計數器

　　安裝方式面板安裝

　　工作介質過濾壓縮空氣(未潤滑)(≤ 40 μm)

　　氣動連接方式M5

　　標準額定流量[l/min] 50

　　可調延時[s] 0.2 …3 2 …30 8 …120 20 …300 0.2 …2

　　重復精度[ms] ±0.1 ±0.3 ±1.2 ±3 ±0.3

　　定時精度[ms] ±0.3 ±0.6 ±3 ±6 –

　　復位時間[ms] ≥ 200

　　防護等級符合EN 60 529標準IP40，帶保護罩與面板框架

　　重量[g] 45 50

　　材料殼體：工程塑料

　　工作和環境條件

　　型號PZVT-3-SEC PZVT-30-SEC PZVT-120-SEC PZVT-300-SEC PZVT-AUT

　　工作壓力[bar] 2 …6

　　開啟壓力[bar] ≥ 1.6

　　關閉壓力[bar] ≤0.1 ≤0.3

　　環境溫度[° C] –10 …+60
